Tenuta per alberi senza contatto

Tipo AD 200

Tenuta a interstizio a basso contatto con trafilamento minimo ed elevate prestazioni di tenuta, per pressioni e velocità periferiche elevate in applicazioni esigenti.

Funzione e struttura

Come tiene la AD 200

Una tenuta per alberi che impedisce sia l'ingresso di corpi estranei dall'ambiente nel fluido di processo, sia la fuoriuscita del fluido di processo verso l'ambiente. Sigilla l'interstizio di tenuta tra un alloggiamento fisso e un rotore (albero) che ruota rispetto ad esso, mediante anelli di tenuta disposti in successione in direzione assiale.

Il montaggio avviene in alloggiamenti divisi. Per sigillare e isolare il fluido di processo si utilizza preferibilmente gas di barriera; in determinati casi è possibile anche il grasso di barriera come alternativa o integrazione.

Trafilamento minimo Pressioni elevate Multipezzo e facile da montare

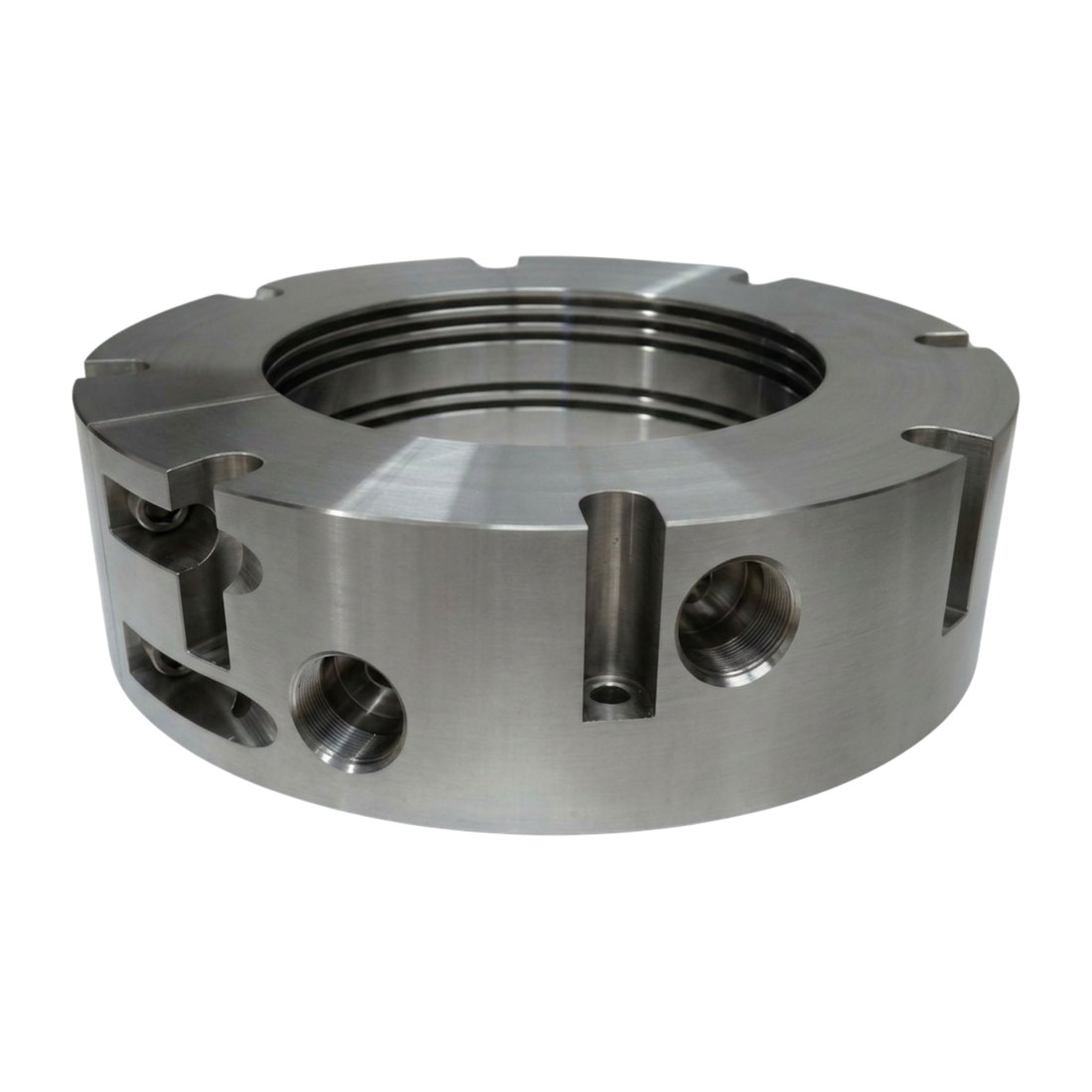

Tenuta per alberi tipo AD 200
Vantaggi

A basso contatto e a bassa usura

Grazie alla struttura multipezzo, gli anelli di tenuta sono facili da montare. Grazie al gioco intrinsecamente ridotto in corrispondenza dei giunti, dopo una fase iniziale di rodaggio si ottiene una tenuta a interstizio a basso contatto, con trafilamento minimo e quindi elevate prestazioni di tenuta.

Rispetto alle tenute a contatto, si possono raggiungere anche velocità periferiche più elevate e pressioni elevate. La disposizione radialmente mobile consente di compensare gli spostamenti radiali e le tolleranze di montaggio.

Applicazioni

Dove viene utilizzata la AD 200

Progettata per applicazioni negli intervalli di alta e bassa temperatura, nell'industria chimica, nell'industria alimentare e farmaceutica, in pompe e molto altro. Per la tenuta dei passaggi d'albero in ventilatori radiali e assiali, mulini, miscelatori e centrifughe, sia per applicazioni rotanti (ad es. turbomacchine) sia per applicazioni alternative (ad es. steli di pistone).

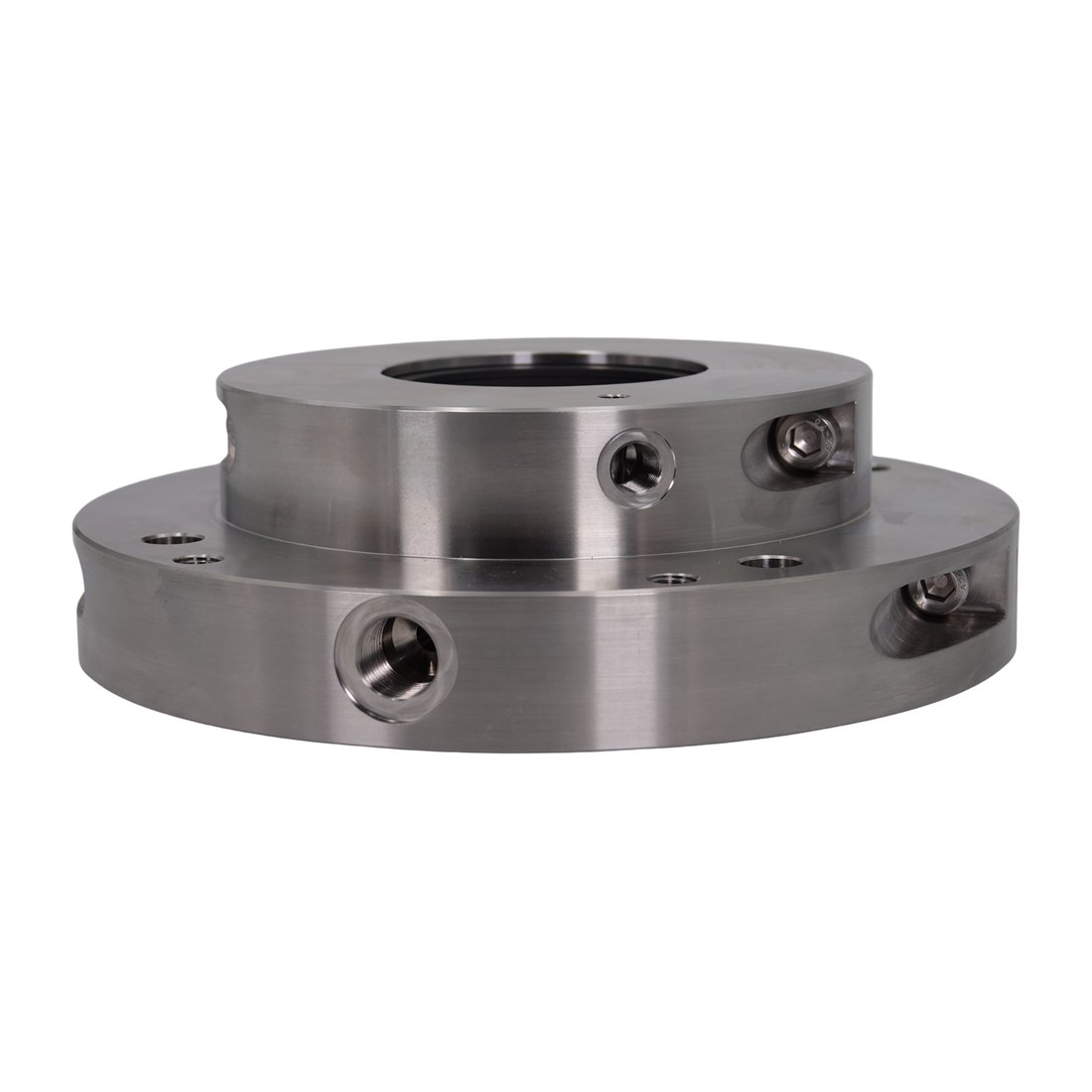

Flangia di tenuta con attacchi filettati

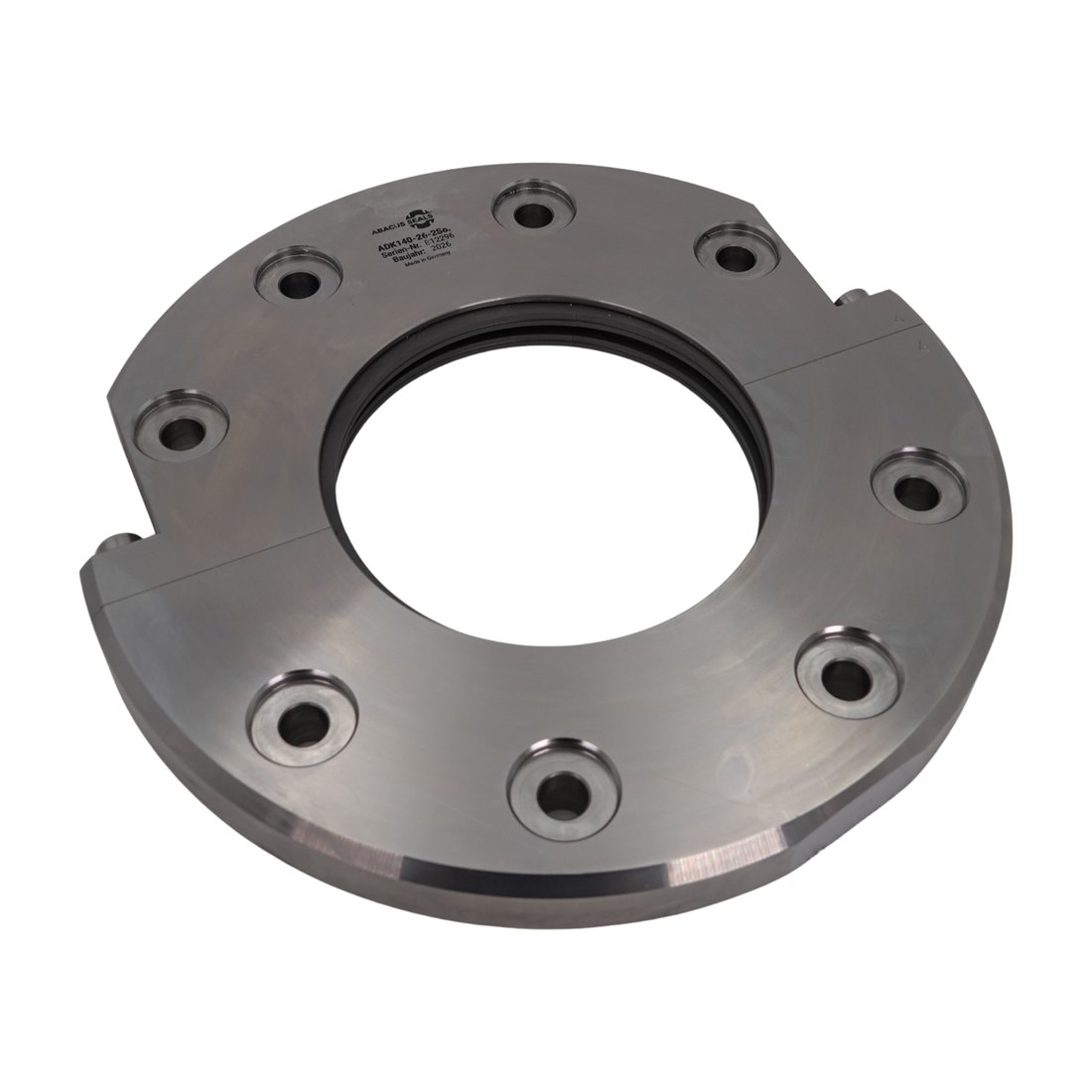

Tenuta a flangia con collegamento imbullonato

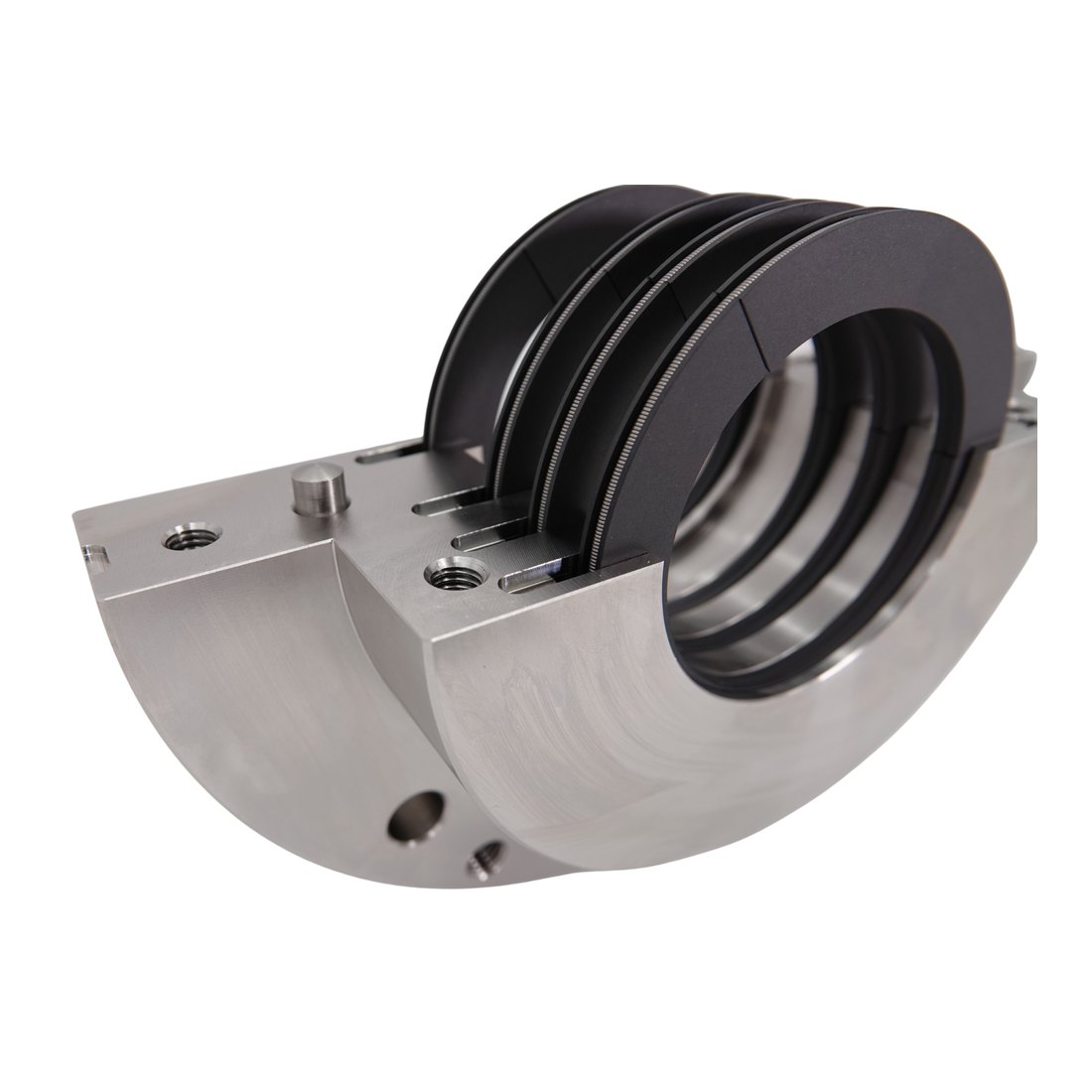

Alloggiamento diviso con anelli a labirinto
Campo di applicazione

Dati tecnici AD 200

La AD 200 è disponibile in due versioni di materiale, A49 e A10K.

MaterialeA49A10K
Temperatura di eserciziomax. 220 °Cmax. 500 °C
Pressione di esercizio−0.9 a 20 bar−0.9 a 20 bar
Velocità perifericamax. 40 m/smax. 150 m/s
Diametro dell'albero20…400 mm20…600 mm
Gioco radiale1…5 mm1…5 mm

Gioco radiale = deflessione possibile tra l'alloggiamento della tenuta e l'albero. In caso di utilizzo del grasso come mezzo di barriera, max. 0,5 bar di sovrapressione.

Fornitura

Materiali e componenti

Anello di tenuta (multipezzo)
Carbonio con impregnazione, PTFE, PEEK, bronzo
Molla
Acciaio inox, titanio, Hastelloy, Inconel ecc.
Dispositivo di bloccaggio / antirotazione
Acciaio inox, titanio, Hastelloy, Inconel ecc.
Alloggiamento
Acciaio inox, titanio, Hastelloy, PTFE
