Tenuta a interstizio segmentata

Tipo AD 500

Tenuta a interstizio multipla con giunti a incastro sovrapposti a tenuta di gas, per tassi di trafilamento nettamente inferiori rispetto all'AD 200.

Funzione e struttura

Come tiene l'AD 500

Una tenuta per albero destinata a sigillare sia contro l'ingresso di corpi estranei dall'ambiente nel fluido di processo, sia contro la fuoriuscita del fluido di processo nell'ambiente. Sigilla l'interstizio di tenuta tra un alloggiamento fisso e un rotore (albero) che ruota rispetto ad esso, mediante anelli di tenuta disposti uno dietro l'altro in direzione assiale.

Il montaggio avviene in alloggiamenti divisi. Durante l'esercizio si utilizza preferibilmente gas di barriera o grasso di barriera per sigillare e isolare il fluido di processo. Con fluidi di processo privi di solidi è possibile anche il ricircolo mediante estrazione.

Giunti a tenuta di gas Trafilamento inferiore rispetto all'AD 200 Facile da montare

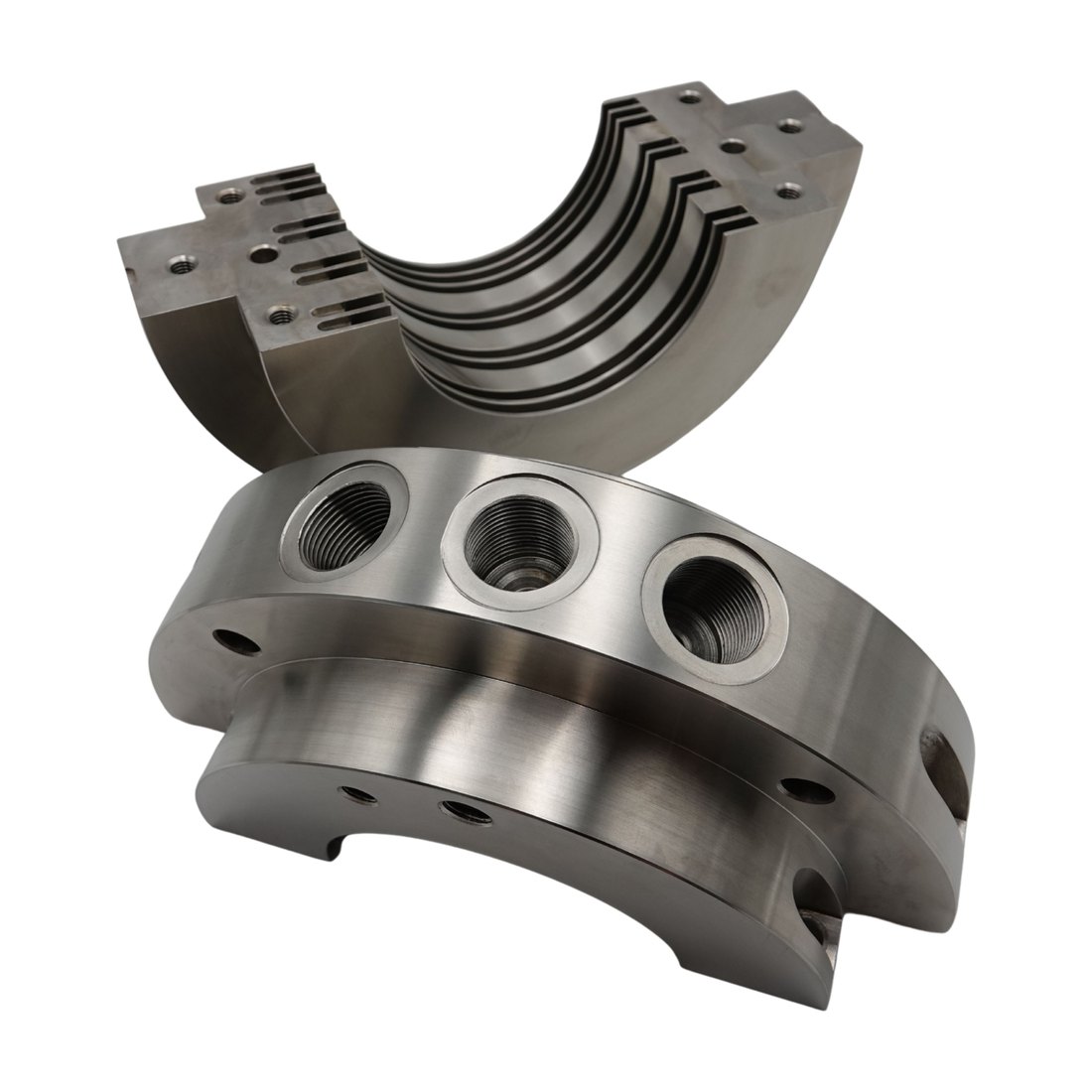

Tenuta per albero Tipo AD 500
Vantaggi

A incastro sovrapposto e a tenuta di gas

Grazie alla costruzione multipla, gli anelli di tenuta sono facili da montare. A causa del gioco intrinsecamente ridotto in corrispondenza dei giunti, dopo un iniziale periodo di rodaggio si ottiene una tenuta a interstizio a basso contatto, con trafilamento minimo e quindi elevata prestazione di tenuta.

Rispetto alle tenute a contatto, si possono raggiungere anche velocità periferiche più elevate e pressioni elevate. La disposizione radialmente mobile consente di compensare gli spostamenti radiali e le tolleranze di montaggio. L'anello di tenuta presenta giunti a incastro sovrapposti a tenuta di gas, che consentono di ottenere tassi di trafilamento notevolmente inferiori rispetto all'AD 200.

Applicazioni

Dove si impiega l'AD 500

Progettata per applicazioni in campi di alta e bassa temperatura, industria chimica, industria alimentare e farmaceutica, pompe e molto altro. Per la tenuta dei passaggi d'albero in ventilatori radiali e assiali, mulini, miscelatori e centrifughe, sia per applicazioni rotanti (ad es. turbomacchine) sia alternative (ad es. steli a pistone).

Flangia di tenuta con attacchi filettati
Tenuta a flangia con collegamento imbullonato
Alloggiamento diviso con anelli a labirinto
Campo di applicazione

Dati tecnici AD 500

MaterialeA49A10K
Temperatura di eserciziomax. 150 °Cmax. 500 °C
Pressione di esercizio−0.8 a 3 bar−0.8 a 3 bar
Velocità perifericamax. 40 m/smax. 40 m/s
Diametro dell'albero20…400 mm20…600 mm
Interstizio radiale2.5…5 mm2.5…5 mm

Interstizio radiale: possibile deflessione tra l'alloggiamento della tenuta e l'albero.

Fornitura

Materiali e componenti

Anello di tenuta (multiplo, a incastro sovrapposto)
Carbonio con impregnazione, PTFE, PEEK, bronzo
Molla
Acciaio inox, titanio, Hastelloy, Inconel ecc.
Dispositivo di bloccaggio/antirotazione
Acciaio inox, titanio, Hastelloy, Inconel ecc.
Alloggiamento
Acciaio inox, titanio, Hastelloy, PTFE
