Tenuta per alberi senza contatto

Tipo AK 300

Tenuta a interstizio quasi priva di contatto per intervalli di temperatura più elevati fino a 500 °C, con trafilamento minimo ed elevate prestazioni di tenuta.

Funzione e struttura

Come tiene la AK 300

Tenuta per alberi che impedisce sia l'ingresso di corpi estranei dall'ambiente nel fluido di processo, sia la fuoriuscita del fluido di processo verso l'ambiente. Sigilla l'interstizio di tenuta tra un alloggiamento fisso e un rotore (albero) che ruota rispetto ad esso, mediante anelli di tenuta disposti in successione in direzione assiale.

Per sigillare e isolare il fluido di processo si utilizza preferibilmente gas di barriera; in determinati casi è possibile anche il grasso di barriera come alternativa o integrazione. Con fluidi di processo privi di solidi è possibile anche il ricircolo nel sistema mediante aspirazione.

fino a 500 °C Trafilamento minimo Facile da installare

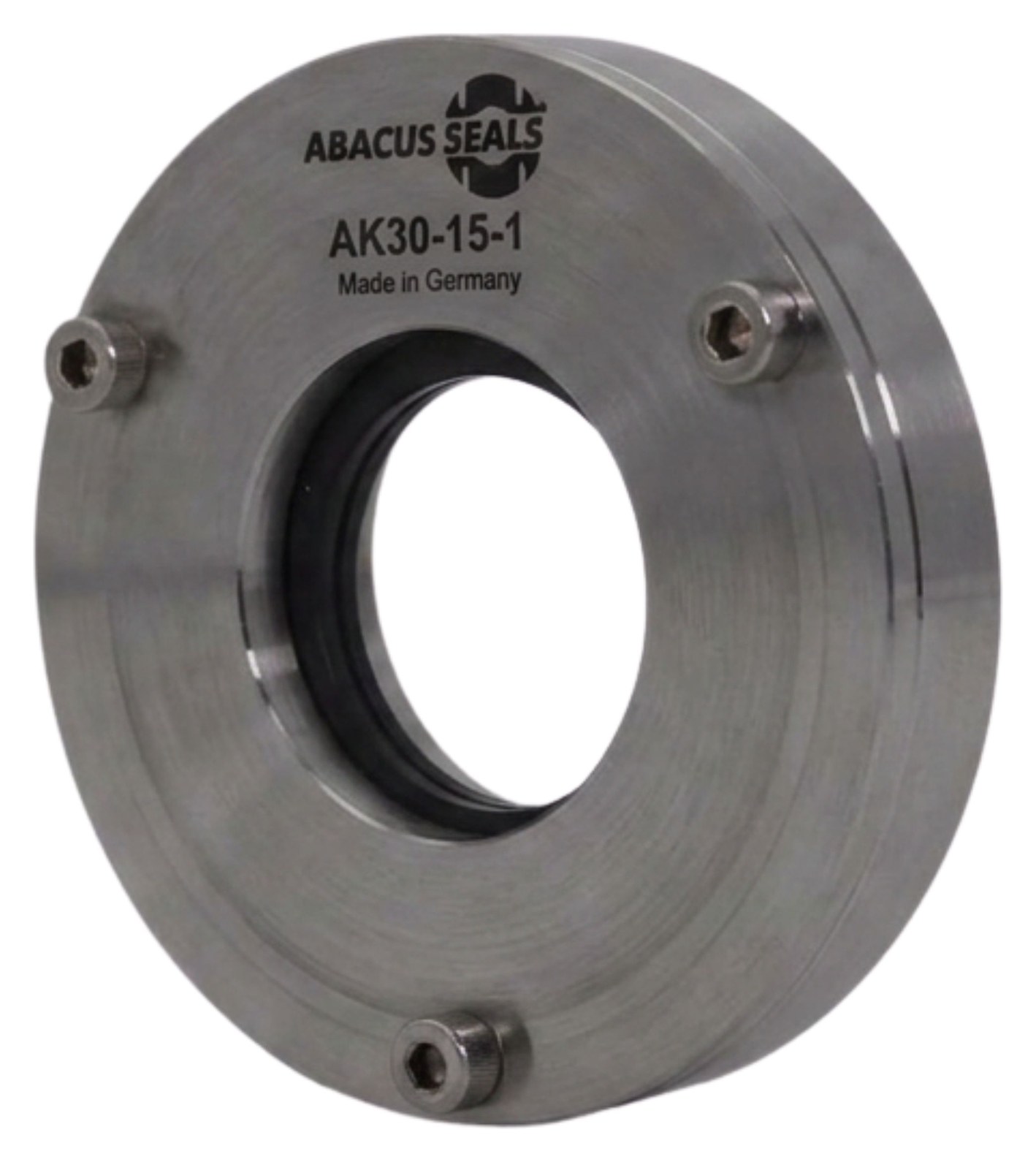

Tenuta per alberi tipo AK 300
Vantaggi

Quasi priva di contatto e a bassa usura

Grazie alla struttura multipezzo, gli anelli di tenuta sono facili da installare. Grazie al gioco intrinsecamente ridotto in corrispondenza dei giunti, dopo una fase iniziale di rodaggio si ottiene una tenuta a interstizio quasi priva di contatto con trafilamento minimo e quindi elevate prestazioni di tenuta.

Rispetto alle tenute a contatto, si possono raggiungere anche velocità periferiche più elevate e pressioni elevate. La disposizione radialmente mobile compensa gli spostamenti radiali e le tolleranze di montaggio.

Applicazioni

Dove viene utilizzata la AK 300

Progettata per applicazioni negli intervalli di alta e bassa temperatura, nell'industria chimica, nell'industria alimentare e farmaceutica, in pompe e molto altro. Per la tenuta dei passaggi d'albero in ventilatori radiali e assiali, mulini, miscelatori e centrifughe, sia per applicazioni rotanti (ad es. turbomacchine) sia per applicazioni alternative (ad es. steli di pistone).

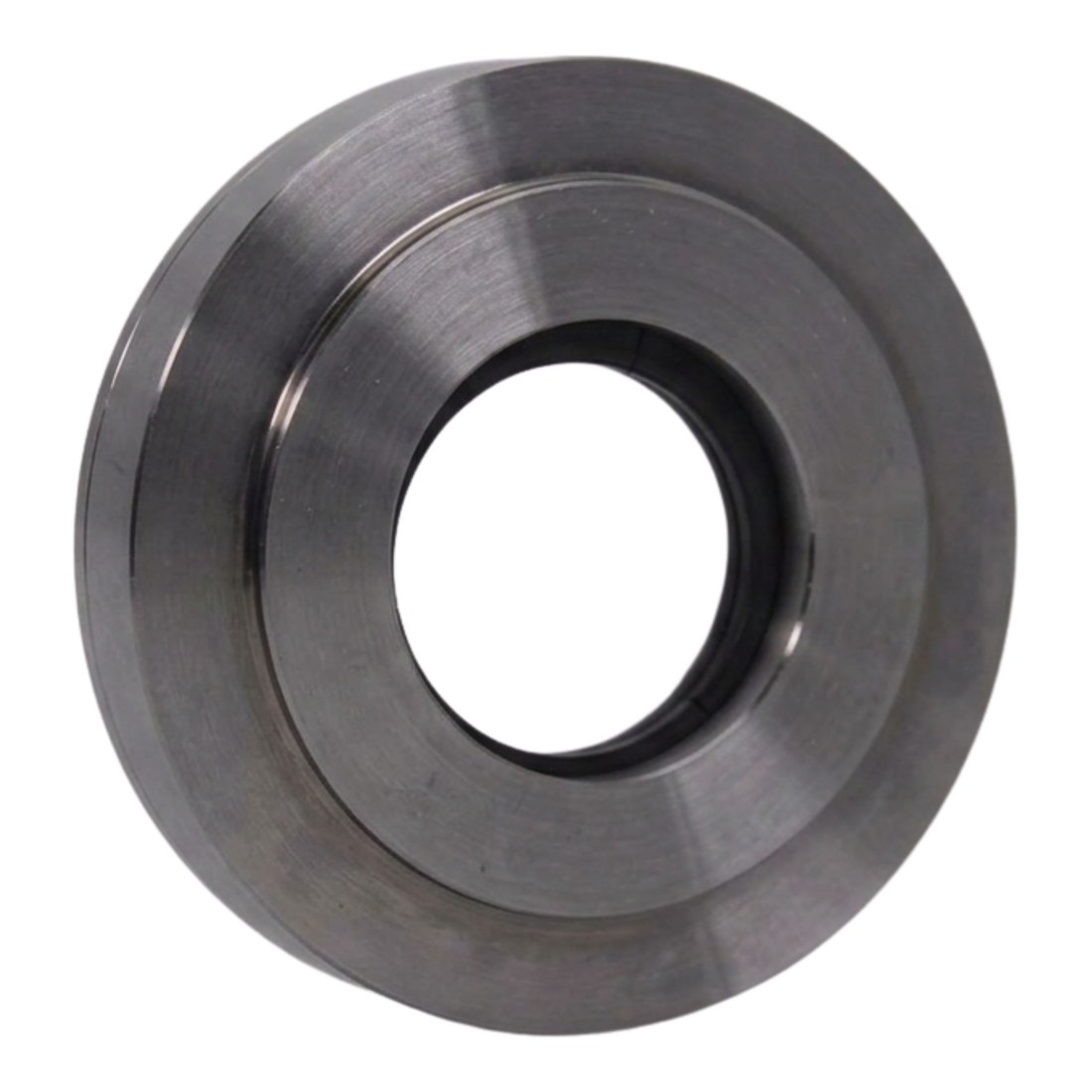

Tenuta AK, versione in acciaio inox

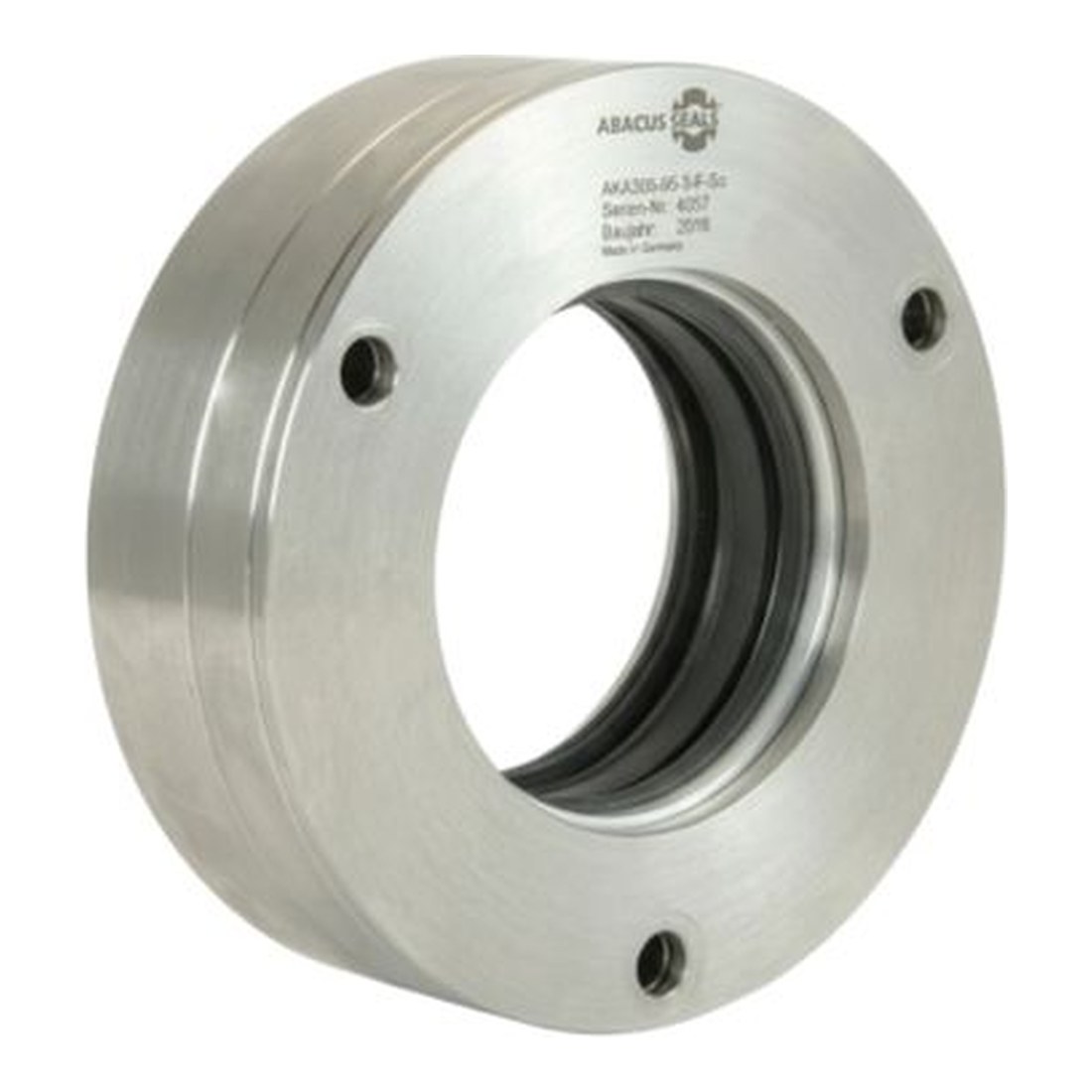

Tenuta AK con targhetta
Campo di applicazione

Dati tecnici AK 300

MaterialeA49A10K
Temperatura di eserciziomax. 225 °Cmax. 500 °C
Pressione di esercizio−0.2 a 0.5 bar−0.2 a 0.5 bar
Velocità perifericamax. 40 m/smax. 150 m/s
Diametro dell'albero20…400 mm20…600 mm
Gioco radiale2 mm2 mm

max. 0,5 bar (max. 300 °C) di sovrapressione in caso di utilizzo del grasso come mezzo di barriera. Gioco radiale = deflessione possibile tra l'alloggiamento della tenuta e l'albero.

Fornitura

Materiali e componenti

Anello di tenuta (multipezzo)
Carbonio con impregnazione, PTFE, PEEK, bronzo
Molla
Acciaio inox, titanio, Hastelloy, Inconel ecc.
Alloggiamento
Acciaio inox, titanio, Hastelloy, PTFE
Downloads
Scheda tecnica (DE) Scheda tecnica (EN)
