Tenuta per alberi ad alta pressione senza contatto

Tipo AK 800

Unità completamente premontata per applicazioni ad alta pressione fino a 140 bar, progettata per turbine a vapore, turbocompressori e compressori.

Funzione e struttura

Come tiene la AK 800

Tenuta per alberi che impedisce sia l'ingresso di corpi estranei dall'ambiente nel fluido di processo, sia, viceversa, la fuoriuscita del fluido di processo verso l'ambiente. Sigilla l'interstizio di tenuta tra un alloggiamento fisso e un rotore (albero) che ruota rispetto ad esso, mediante anelli di tenuta disposti in successione in direzione assiale.

Il montaggio avviene in alloggiamenti divisi. Per sigillare e isolare il fluido di processo si utilizza preferibilmente, durante il funzionamento, gas di barriera o grasso di barriera. Con fluidi di processo privi di solidi è possibile anche il ricircolo mediante aspirazione.

fino a 140 bar Unità premontata Per turbomacchine

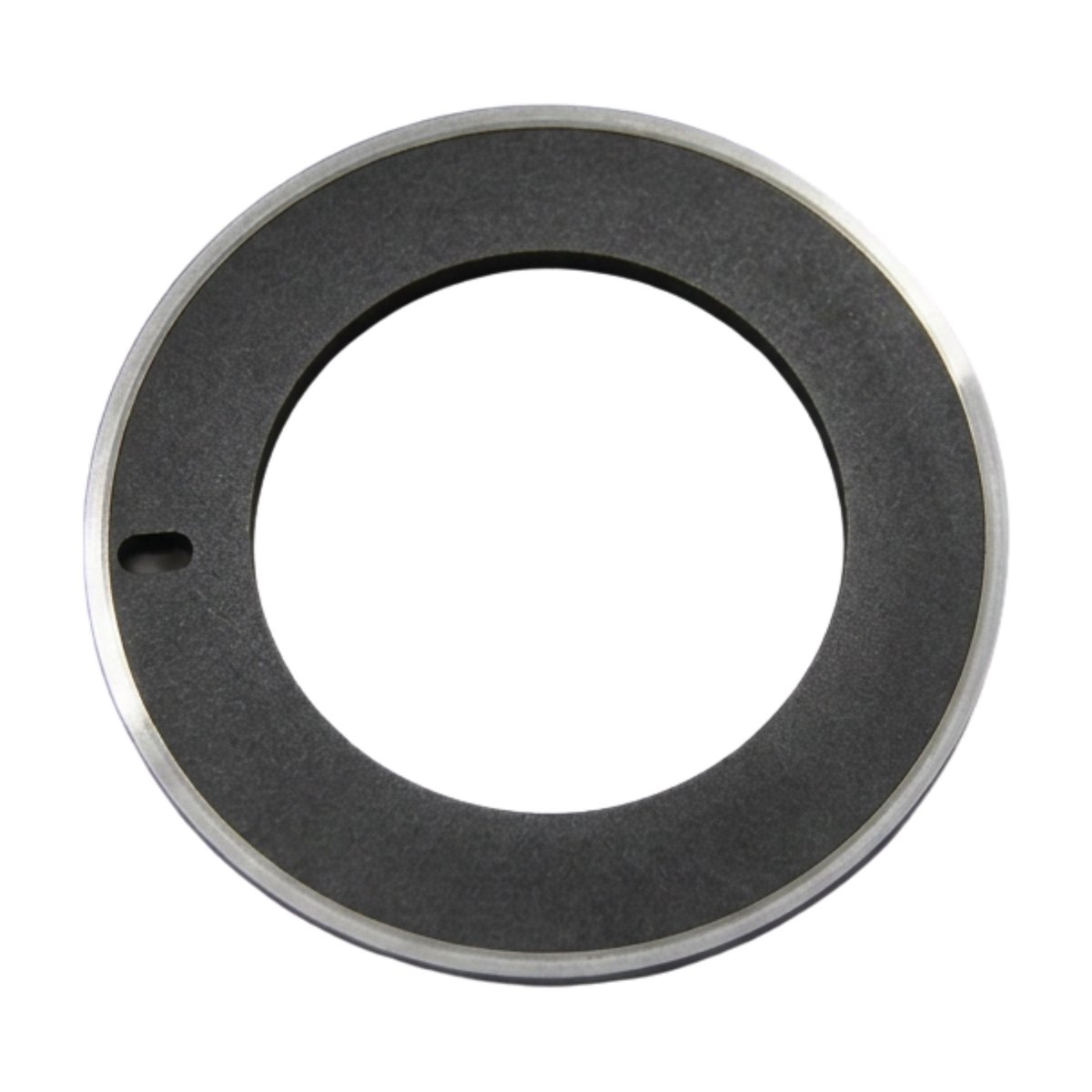

Tenuta per alberi tipo AK 800
Caratteristica speciale

Anello di tenuta monopezzo con cerchiatura

L'anello di tenuta è monopezzo ed è composto da due componenti: un anello in carbonio e una cerchiatura nella quale l'anello in carbonio viene calettato a caldo. Questo rende l'anello di tenuta adatto a pressioni differenziali elevate.

Grazie al gioco intrinsecamente ridotto in corrispondenza dei giunti, dopo una fase iniziale di rodaggio si ottiene una tenuta a interstizio quasi priva di contatto con trafilamento minimo e quindi elevate prestazioni di tenuta. Rispetto alle tenute a contatto, si possono raggiungere anche velocità periferiche più elevate e pressioni elevate.

Applicazioni

Dove viene utilizzata la AK 800

Le tenute per alberi del tipo AK 800 sono unità completamente premontate progettate per applicazioni ad alta pressione fino a 140 bar, ad es. per turbine a vapore, turbocompressori e compressori. Le tenute AK 800 vengono impiegate su alberi rotanti (ad es. turbomacchine).

Tenuta per alberi AK 800 – vista dall'alto

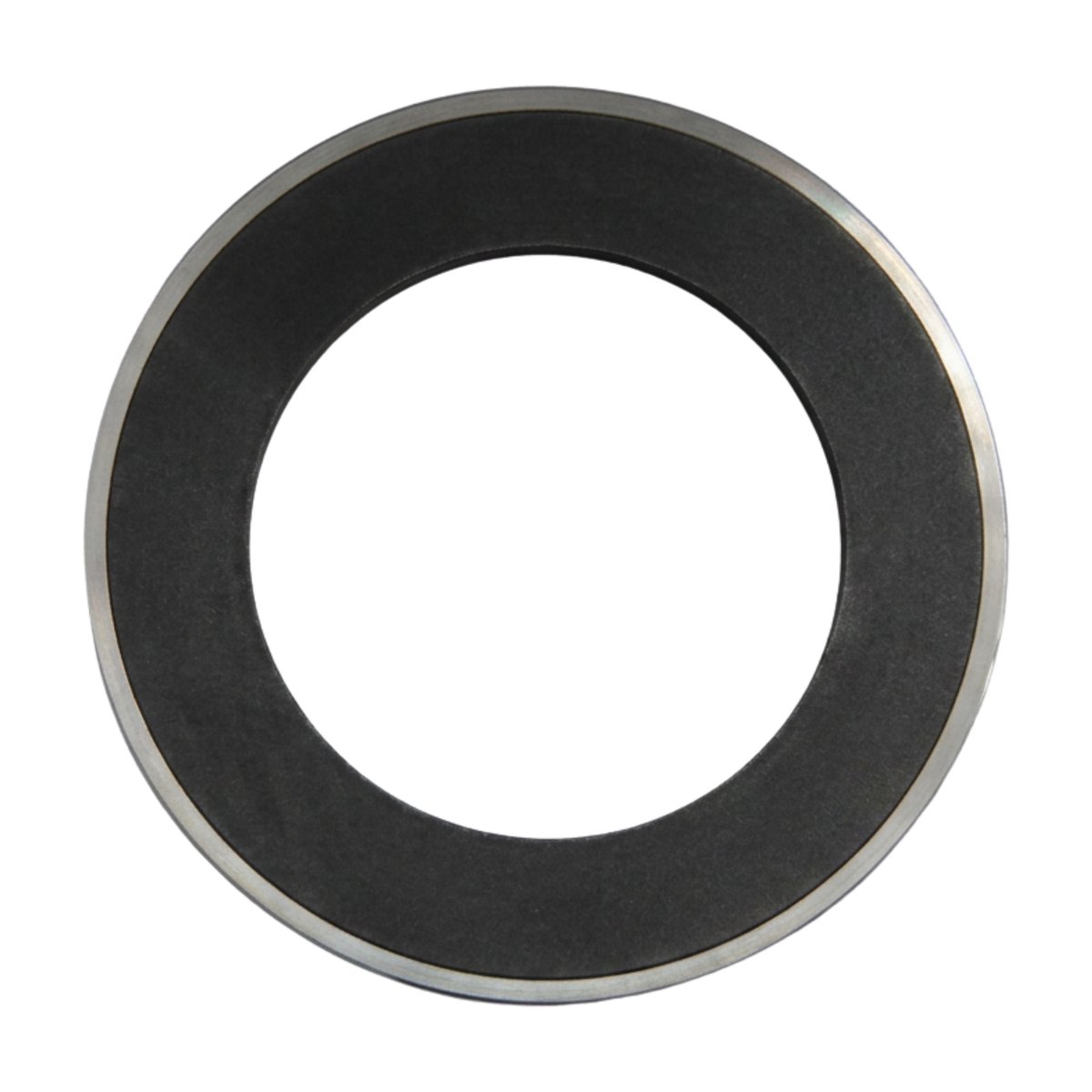

Tenuta per alberi AK 800 – anello di tenuta
Campo di applicazione

Dati tecnici AK 800

Materiale
A10K
Temperatura di esercizio
max. 225 °C
Pressione di esercizio
−0.9 … 140 bar
Velocità periferica
max. 150 m/s
Diametro dell'albero
20 … 100 mm
Gioco radiale
1 mm
Fornitura

Materiali e componenti

Anello di tenuta monopezzo con cerchiatura in
Carbonio con impregnazione, cerchiatura ad es. titanio
Alloggiamento
Acciaio inox, titanio, Hastelloy, PTFE
Downloads
Scheda tecnica (DE) Scheda tecnica (EN)
