Labirinti in carbonio

Tenuta a camere che impedisce la fuoriuscita dei fluidi convogliati nell'atmosfera, con tutte le proprietà vantaggiose dei materiali di carbonio e grafite.

Funzione & Materiale

Tenuta senza fuoriuscita di fluidi

I labirinti in carbonio vengono impiegati come elemento di tenuta per impedire la fuoriuscita dei fluidi convogliati nell'atmosfera. Possiedono tutte le proprietà vantaggiose dei materiali di carbonio e grafite: resistenza chimica, buone proprietà di scorrimento e di funzionamento a secco, elevata stabilità dimensionale e resistenza a fatica.

Resistente agli agenti chimici Dimensionalmente stabile Secondo le specifiche del cliente

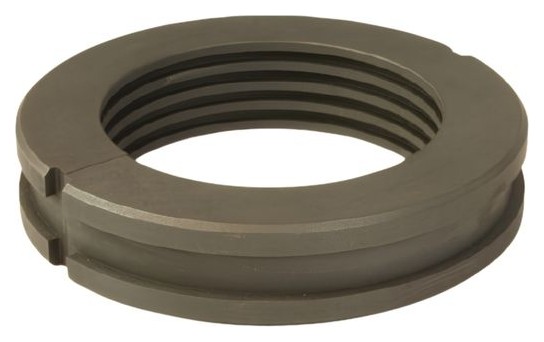

Labirinto in carbonio, tenuta a labirinto senza contatto in carbonio
Applicazioni

Dove i labirinti in carbonio sigillano

I labirinti in carbonio vengono impiegati principalmente come tenuta a camere in compressori per gas di processo, compressori a vite e soffianti a lobi rotativi. Trovano applicazione in tutti i settori dell'industria, nelle pompe di calore e nel raffreddamento di processo. Altre parti nello stesso materiale sono le nostre boccole in carbonio e la lavorazione della grafite su disegno.

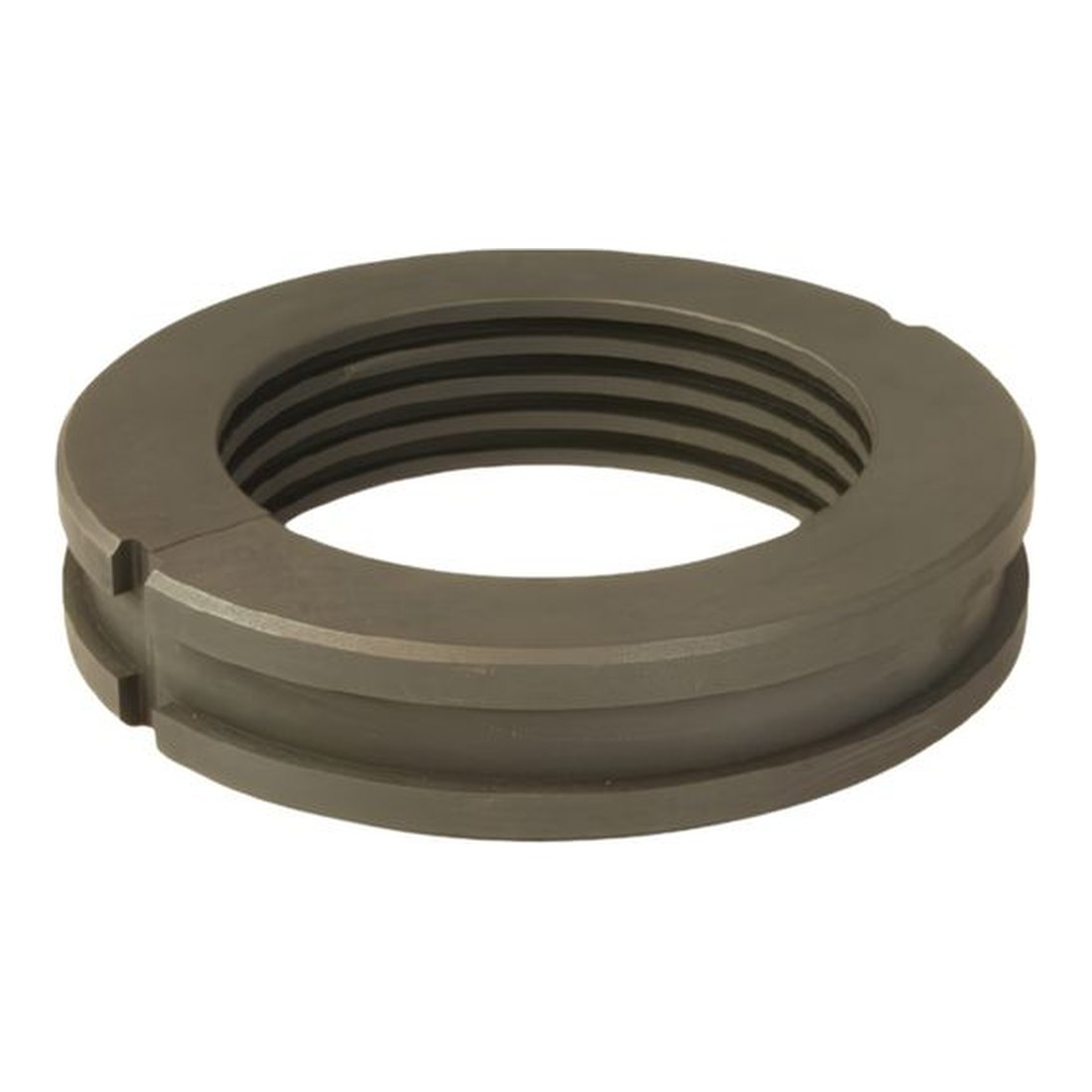

Labirinto in carbonio, anello completo

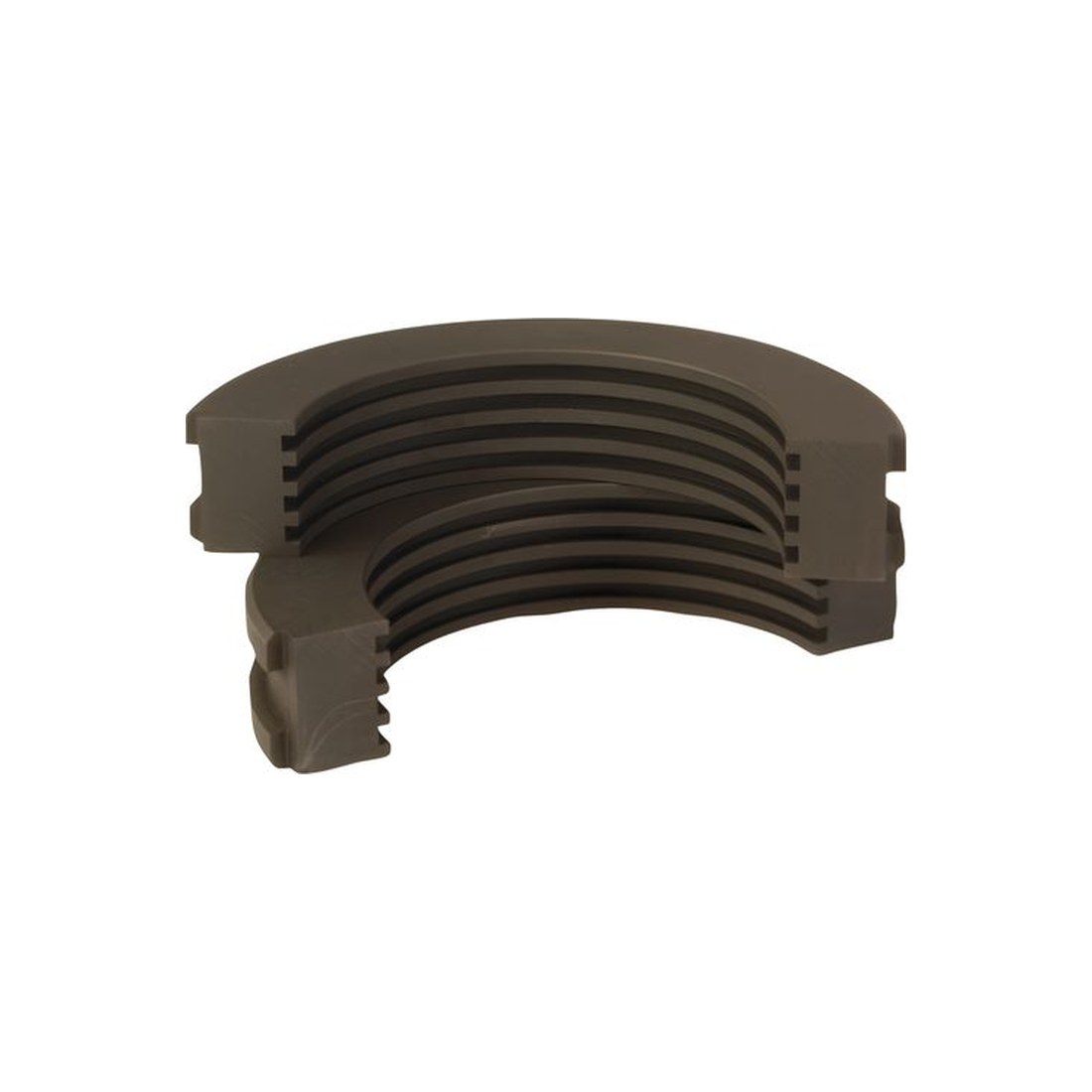

Labirinto in carbonio, camere del labirinto

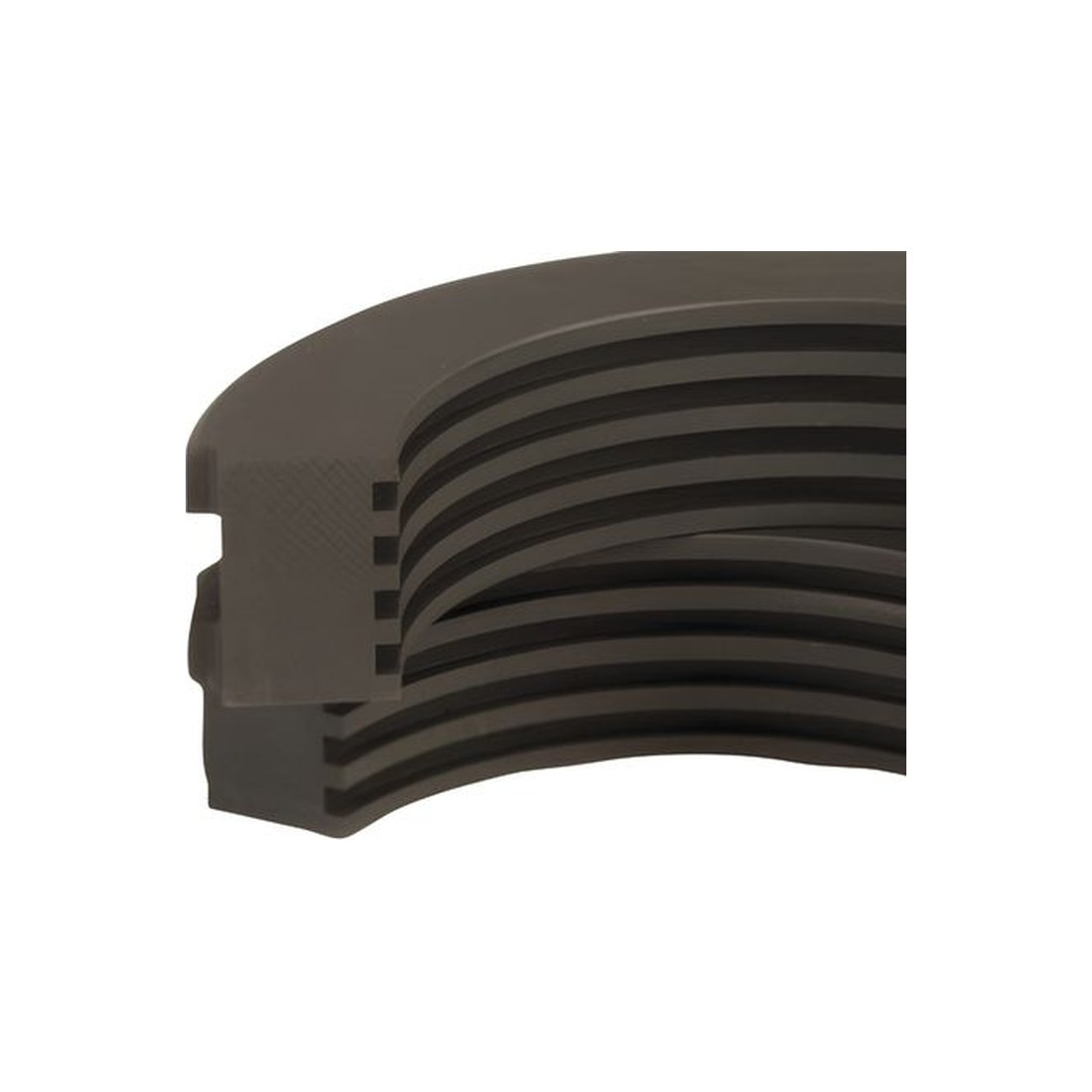

Labirinto in carbonio, dettaglio delle camere di tenuta
Campo di applicazione

Dati tecnici

Materiale
A10K
Temperatura di esercizio
max. 500 °C
Velocità periferica
max. 150 m/s
Diametro dell'albero
20…100 mm
Downloads
Scheda tecnica (DE) Scheda tecnica (EN)
FAQ

Domande frequenti

Che cos'è un labirinto in carbonio o tenuta a labirinto?

Un labirinto in carbonio è una tenuta a labirinto senza contatto in carbonio. Attraverso camere di tenuta in serie (il labirinto) il flusso del fluido convogliato viene strozzato in modo che non fuoriesca nell'atmosfera, senza che albero e tenuta si tocchino.

Come funziona una tenuta a labirinto?

Il fluido deve attraversare diversi stretti interstizi e camere. Ogni camera riduce la pressione, così la perdita è fortemente ridotta. Poiché la tenuta lavora senza contatto, non c'è quasi usura.

Dove si usano i labirinti in carbonio?

Principalmente come tenuta a camere in compressori per gas di processo, compressori a vite e soffianti a lobi rotativi, nonché nelle pompe di calore e nel raffreddamento di processo.

Perché il carbonio come materiale?

I materiali di carbonio e grafite sono resistenti agli agenti chimici, dimensionalmente stabili, adatti al funzionamento a secco e alle alte temperature, ideali per una tenuta senza contatto nel compressore.

Un labirinto in carbonio su misura?

Contattaci. Sviluppiamo soluzioni individuali e su misura per soddisfare le vostre esigenze.
