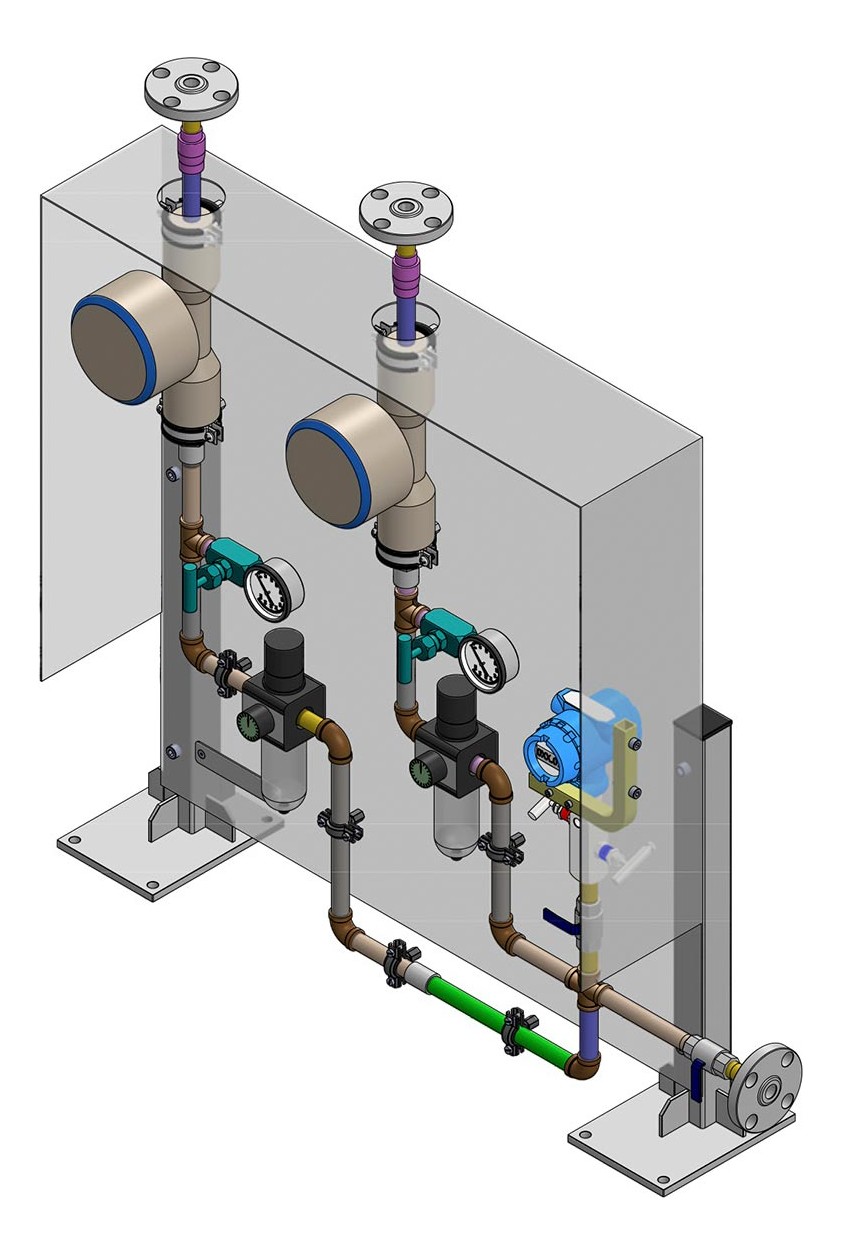

Pannello di alimentazione gas di barriera (SVP)

Concetto e principio di funzionamento

Gas di barriera condizionato in modo ottimale

I sistemi a gas di barriera sono disponibili in diverse esecuzioni, come singolo componente o come assieme modulare. I singoli componenti sono abbinati tra loro in base alle rispettive proprietà. Lo scopo di tali sistemi è condizionare il gas di barriera di una tenuta a parametri ottimali e garantire un funzionamento affidabile.

Questi sistemi sono impiegati con tenute progettate per un'alimentazione con gas di barriera.

Struttura modulare Filtrare · Regolare · Monitorare Secondo specifica

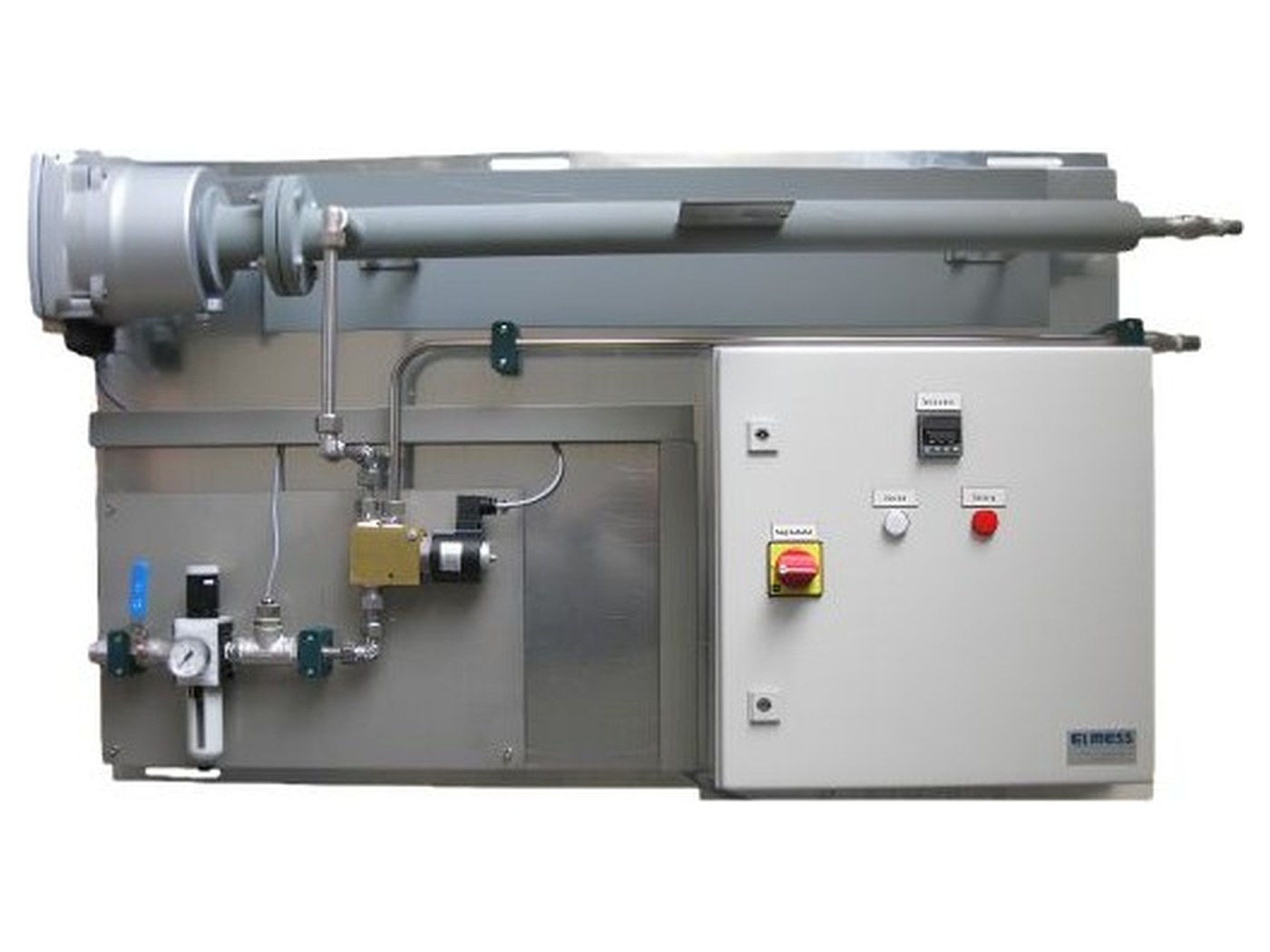

Pannello di alimentazione gas di barriera

Funzioni e componenti

Filtrare, regolare, riscaldare

Le funzioni primarie di questi sistemi sono la filtrazione, il monitoraggio della pressione e il controllo della temperatura del gas di barriera. Ciò si ottiene mediante l'impiego di valvole di intercettazione, elementi filtranti, regolatori di pressione, valvole di non ritorno e dispositivi di monitoraggio.

Inoltre, in caso di abbassamento del punto di rugiada e di una potenziale tendenza alla formazione di acidi, vengono impiegati riscaldatori del gas di barriera. Questi riscaldano il gas di barriera per prevenire la formazione di acidi che il fluido convogliato può causare per condensazione.

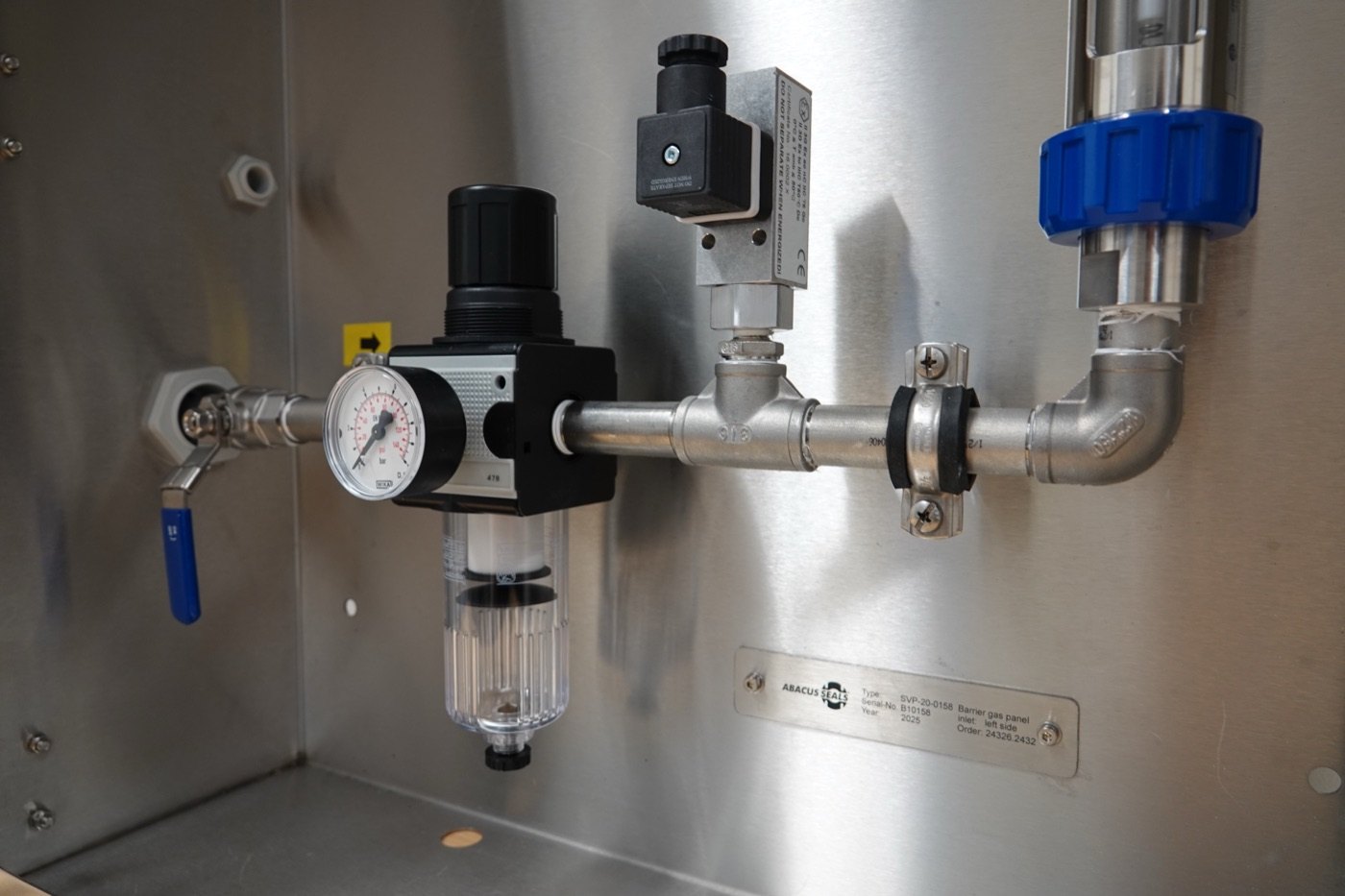

Dettaglio SVP: regolatore di pressione con manometro e targhetta

Componenti e campo di impiego

Componenti e applicazione

Sistemi e singoli componenti sono installati in tutti gli ambiti di applicazione in cui la selezione e l'impiego di tenute alimentate con gas di barriera sono indispensabili.

Valvole di intercettazione

Intercettazione e apertura dell'alimentazione del gas di barriera

Elementi filtranti

Filtrazione del gas di barriera

Regolatori di pressione

Impostazione e monitoraggio della pressione del gas di barriera

Valvole di non ritorno

Prevenzione del riflusso del gas di barriera

Dispositivi di monitoraggio

Monitoraggio del gas di barriera

Riscaldatori del gas di barriera

Controllo della temperatura in caso di abbassamento del punto di rugiada e potenziale formazione di acidi
