Anelli di tenuta radiale (paraolio) per alberi

Name: Anelli di tenuta radiale (paraolio)
Brand: Abacus Seals

Funzione e struttura

Labbro di tenuta sull'albero

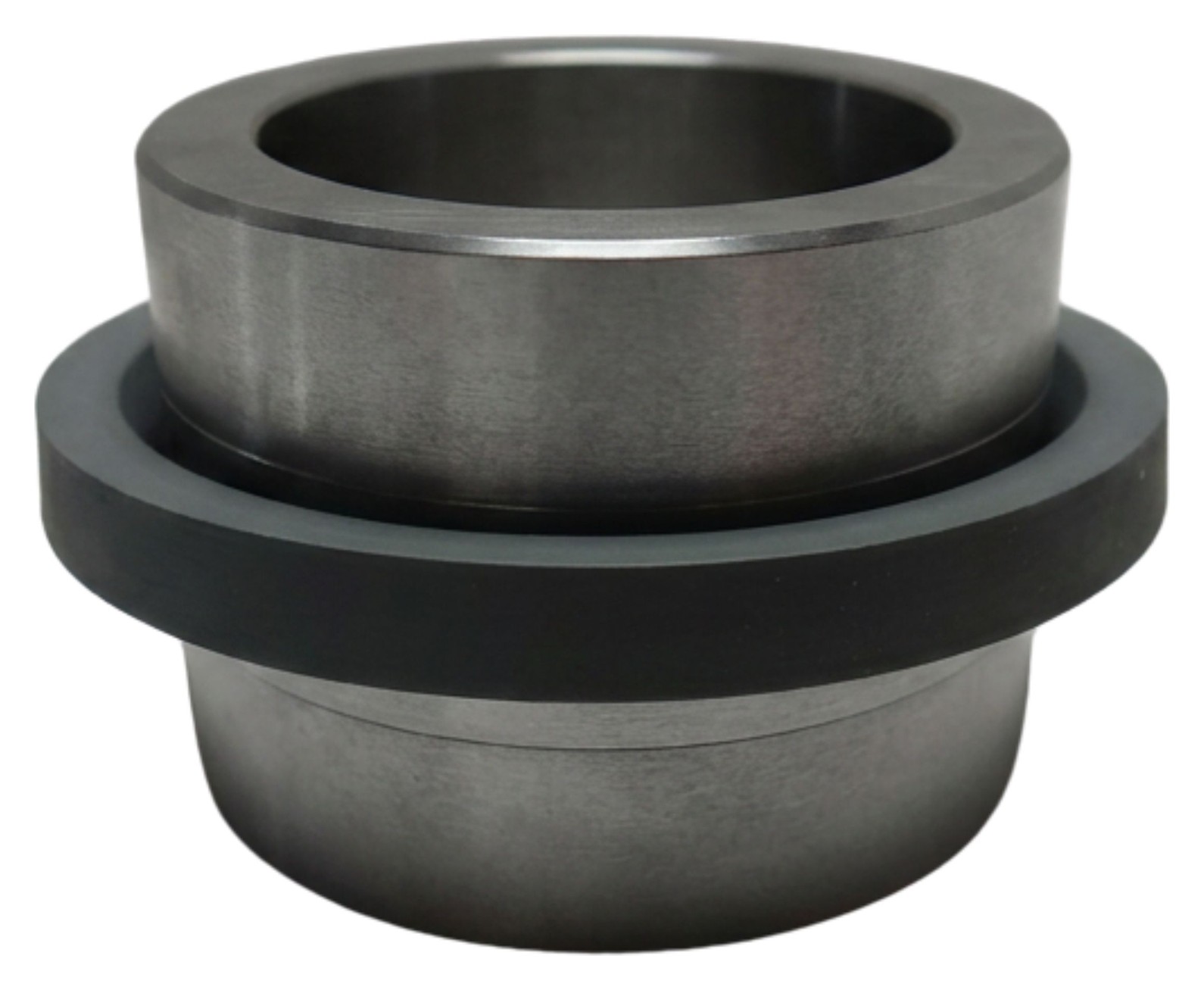

L'anello di tenuta radiale, chiamato anche paraolio o labbro di tenuta, è la soluzione standard ed economica per la tenuta di alberi rotanti. Viene montato con accoppiamento forzato in un foro dell'alloggiamento; l'effetto di tenuta è ottenuto da un labbro caricato a molla che preme contro la superficie dell'albero rotante. A causa dell'attrito costante durante l'esercizio, sono richieste elevate prestazioni delle condizioni della superficie dell'albero. Se l'albero è già usurato, una bussola di protezione albero protegge la superficie di scorrimento.

Involucro esterno cilindrico, tenuta statica nell'alloggiamento Labbro di tenuta caricato a molla, tenuta dinamica e statica sull'albero

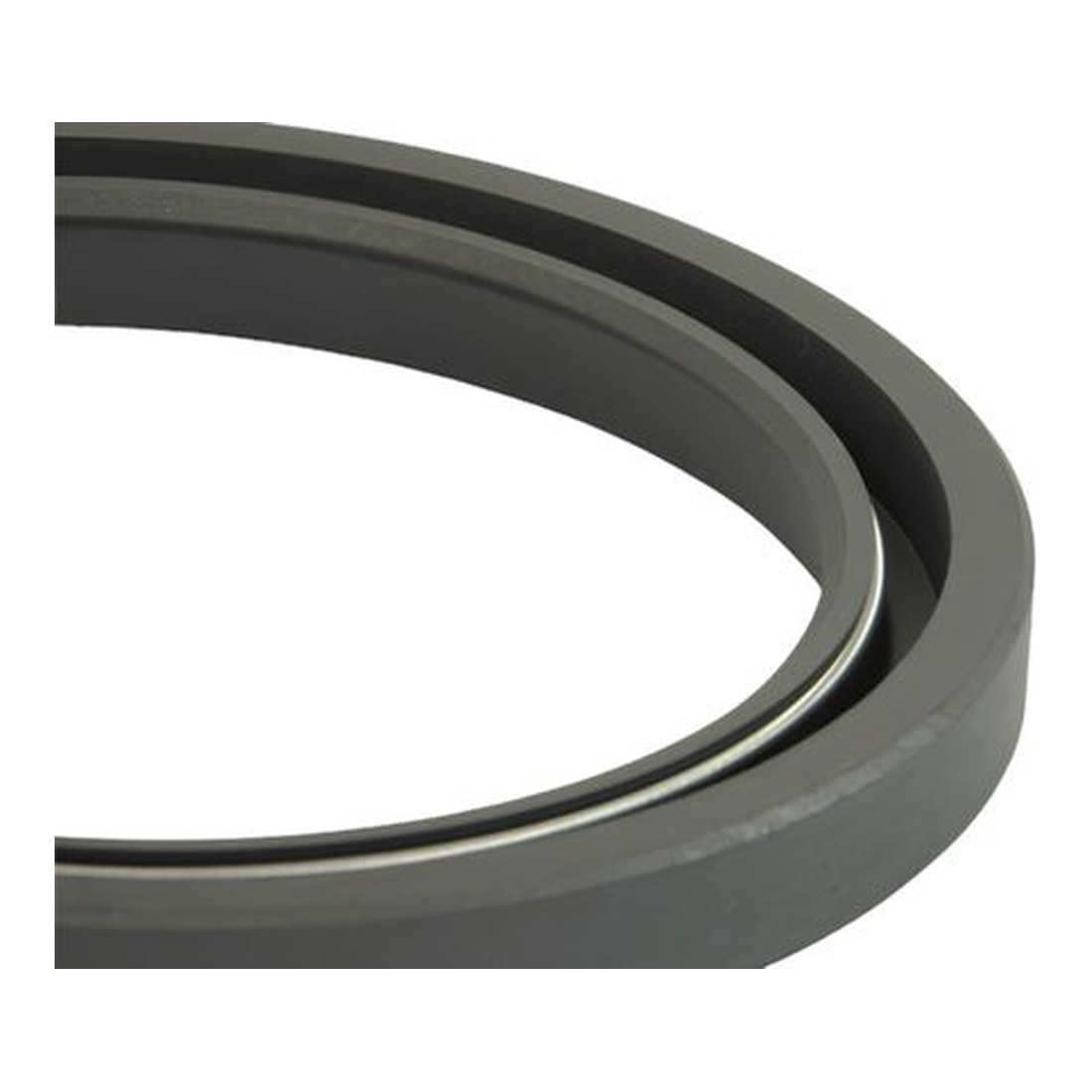

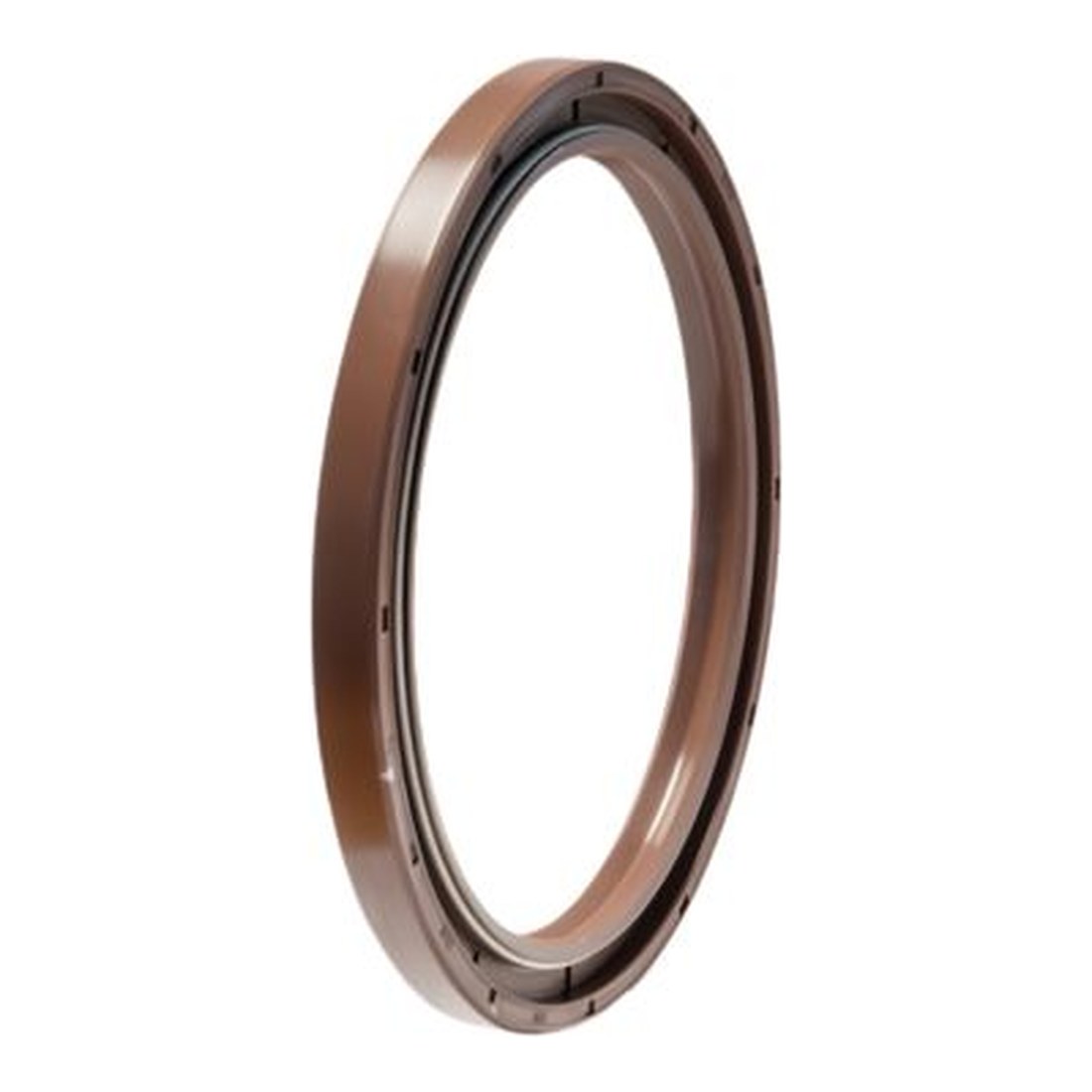

Anello di tenuta radiale (paraolio) con labbro caricato a molla

Applicazioni

Dove si impiegano gli anelli di tenuta radiale (Lip Seal)

Gli anelli di tenuta radiale sono preferiti soprattutto come soluzione economica in spazi di montaggio ridotti, con una vasta gamma di applicazioni, ad es. in motori, riduttori, mandrini, pompe, mulini per cemento e compressori. Il principale campo di applicazione sono le unità cuscinetto, dove viene impedita la fuoriuscita dei lubrificanti.

Una lubrificazione adeguata della tenuta è determinante per la sua durata e affidabilità. Più accurata è la lubrificazione, minore è l'usura. La tenuta non deve mai funzionare a secco. Il fluido da sigillare agisce non solo come lubrificante, ma anche come refrigerante che dissipa il calore d'attrito generato.

Campi di applicazione

Dati tecnici

Materiale

PTFE, FKM, NBR

Temperatura di esercizio

−40…160 °C

Pressione di esercizio

−0.9 a 500 bar

Velocità periferica

max. 40 m/s

Diametro dell'albero

20…600 mm

Downloads

Scheda tecnica (DE) Scheda tecnica (EN)

Domande frequenti

Anelli di tenuta radiale – in breve

Che cos'è un anello di tenuta radiale (paraolio)?

Un anello di tenuta radiale, detto anche paraolio o labbro di tenuta, sigilla verso l'esterno un albero rotante. È alloggiato fisso nel corpo; un labbro caricato a molla appoggia sull'albero e trattiene lubrificante o refrigerante nel cuscinetto. È la tenuta per alberi più economica per spazi di montaggio ridotti.

Che differenza c'è tra anello di tenuta radiale e tenuta meccanica?

L'anello di tenuta radiale sigilla tramite un labbro che striscia sull'albero ed è adatto a pressioni e temperature moderate. La tenuta meccanica sigilla tramite due anelli piani che scorrono l'uno sull'altro ed è progettata per pressioni, temperature e fluidi più impegnativi.

Quali materiali si usano per gli anelli di tenuta radiale?

A seconda del fluido e della temperatura si impiegano PTFE, FKM (fluoroelastomero) o NBR (gomma nitrilica). Il materiale viene adattato all'applicazione, da basse temperature fino a 160 °C e pressioni da −0,9 a 500 bar.

Fino a quale diametro albero sono disponibili?

Forniamo anelli di tenuta radiale per diametri albero da 20 a 600 mm, come articolo standard o come costruzione speciale su misura. Altre soluzioni a contatto sono disponibili in Tenute per albero.

Cerchi un anello di tenuta radiale (Lip Seal)?

Contattaci. Sviluppiamo soluzioni individuali e su misura per soddisfare le tue esigenze.
